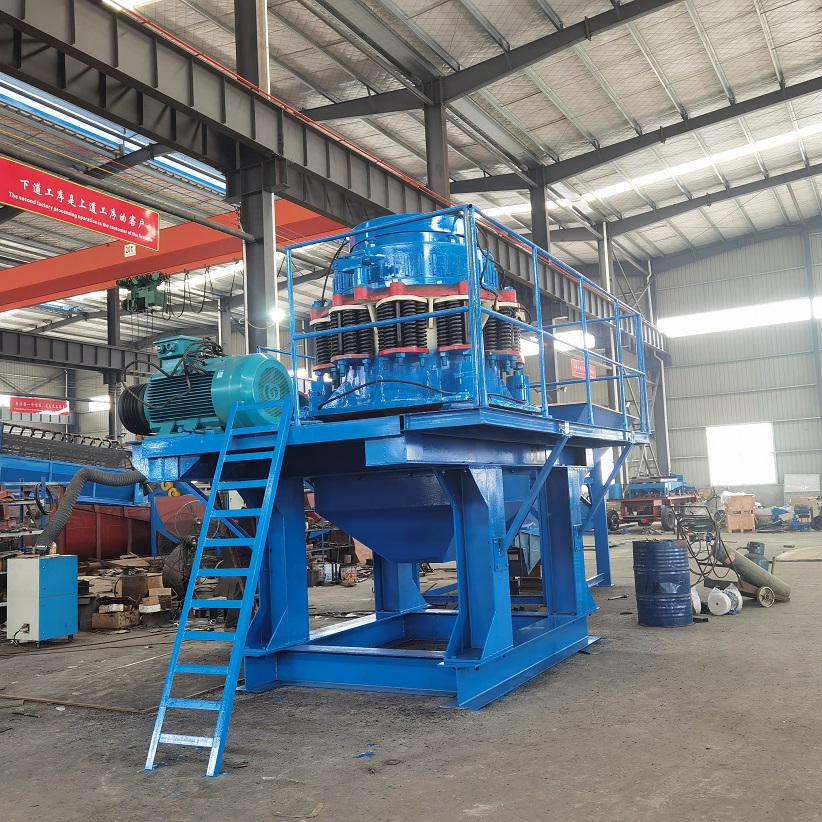

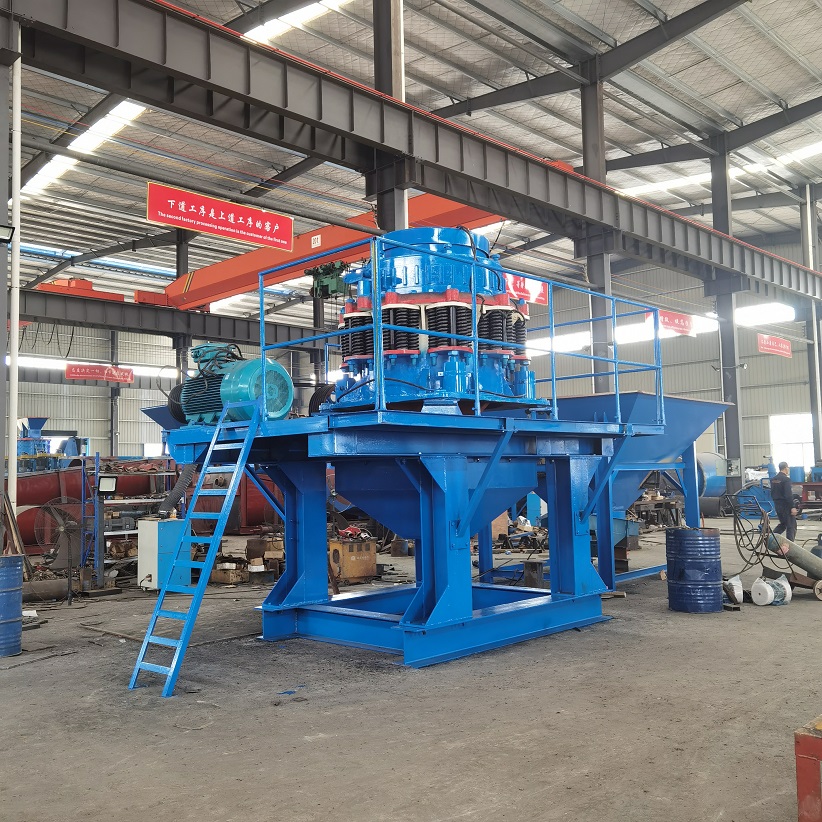

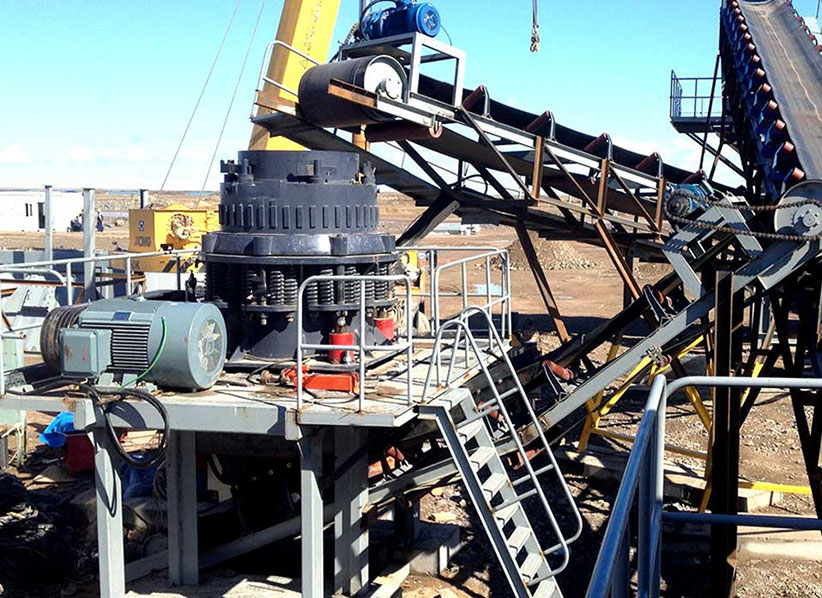

彈簧圓錐式破碎機的工作原理:利用電機帶動，其齒輪之間相互聯動，使傳動軸、傳動齒輪帶動偏心套旋轉，動錐在偏心套作用下做旋擺運動，動錐和定錐時而靠近，時而偏離，從而對物料不斷擠壓或沖擊而使其破碎。圓錐破碎機結構主要由機架，定錐、動錐總成，彈簧機構，碗型軸架部以及傳動等部分組成。
彈簧圓錐破碎機適于破碎堅硬與中硬礦石和巖石，如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等，廣泛用于冶金、建筑、筑路、化學及磷酸鹽等工業。
圓錐破碎機主要特點：
1、優化的破碎腔設計，搭配合理的沖程和破碎速度，大幅提升生產能力。
2、破碎腔自動清理，減少停機維護時間，提升破碎效率。
3、采用層壓破碎原理，出料均勻，呈立方體，級配合理。
4、搭載自動過鐵保護裝置，可實現自動保護。
型號 | 動錐直徑 (mm) | 進料口尺寸 (mm) | 出料口調節范圍 (mm) | 最大進料邊長 (mm) | 處理能力 (t/h) | 偏心軸轉速 (r/min) | 功率 (kw) | 外形尺寸 (mm) |
PYB-600 | 600 | 75 | 12-25 | 65 | 12-25 | 356 | 30 | 2800*1300*1700 |
PYD-600 | 40 | 2-13 | 35 | 5-23 | ||||
PYB-900 | 900 | 135 | 15-50 | 115 | 50-90 | 333 | 55 | 3050*1640*2350 |
PYZ-900 | 70 | 5-20 | 60 | 20-65 | ||||
PYD900 | 50 | 3-13 | 50 | 15-50 | ||||
PYB-1200 | 1200 | 170 | 20-50 | 145 | 110-168 | 300 | 110 | 4152*2300*2980 |
PYZ-1200 | 115 | 8-25 | 100 | 42-135 | ||||
PYD-1200 | 60 | 3-15 | 50 | 18-105 | ||||
PYB-1750 | 1750 | 250 | 25-50 | 215 | 280-480 | 245 | 160 | 6020*2948*4190 |
PYZ-1750 | 215 | 10-30 | 185 | 115-320 | ||||
PYD-1750 | 100 | 5-15 | 85 | 75-230 | ||||
PYD-2200 | 2200 | 350 | 30-60 | 300 | 590-1000 | 220 | 260-280 | 7705*3432*4842 |
PYZ-2200 | 275 | 10-30 | 230 | 200-580 | ||||
PYD-2200 | 130 | 5-15 | 100 | 120-370 |
